Relación entre diámetro de tubería, caudal, caudal, presión

En primer lugar, caudal = caudal × diámetro interior de la tubería × ​​diámetro interior de la tubería ×π÷ 4; por lo que el caudal y el caudal básicamente pueden determinar otro parámetro conociendo uno.

Pero si se conocen el diámetro de la tubería D y la presión dentro de la tubería P, ¿se puede calcular el caudal?

La respuesta es: todavía no puede encontrar el caudal y el caudal del fluido en la tubería. Imagina que hay una válvula al final de la tubería y, cuando está cerrada, hay presión P en la tubería y el caudal en la tubería es cero.

Entonces, el caudal en el tubo no está determinado por la presión en el tubo, sino por la pendiente descendente de la presión en el tubo a lo largo del camino. Así que asegúrese de indicar la longitud de la tubería y cuál es la diferencia de presión en ambos extremos de la tubería para encontrar el caudal y el caudal de la tubería.

Si la relación entre presión y caudal en una tubería es directamente proporcional desde el punto de vista del análisis cualitativo, es decir, a mayor presión, mayor caudal. El caudal es igual al caudal multiplicado por la sección. Para cualquier sección de la tubería, la presión proviene de un solo extremo, es decir, la dirección de la presión es unidireccional, y cuando se cierra en la salida en la dirección de la presión (la válvula está cerrada), el fluido en la tubería está en un estado prohibido. Una vez abierta la salida, su caudal está determinado por la presión en la tubería.

Para el análisis cuantitativo es posible instalar un manómetro, un caudalímetro o medir el caudal mediante experimentos con modelos hidráulicos. Para el flujo de tubería de presión, también se puede obtener mediante cálculo, y los pasos de cálculo son los siguientes:

1. Calcule la resistencia específica S de la tubería. Si se trata de una tubería vieja de hierro fundido o una tubería vieja de acero, puede usar la fórmula de Shevelev para calcular la resistencia específica de la tubería s=0.001736/d^5.3 o usar s=10.3n2/d^5.33 para calcular, o consultar la tabla correspondiente;

2. Determine la diferencia de carga H=P/(ρg) entre los dos extremos de la tubería. Si hay una caída horizontal h (lo que significa que el extremo inicial de la tubería es h más alto que el final), entonces H = P/(ρg) h

En la fórmula: H: en m; P: es la diferencia de presión en ambos extremos de la tubería (no la presión en una sección determinada), P está en Pa;

3. Calcule el caudal Q: Q = (H/sL)^(1/2)

4, caudal V=4Q/(3,1416 * d^2)

Donde: Q —— caudal, en m^3/s;

H —— La diferencia entre la altura del agua al principio y al final de la tubería, en m;

L —— longitud desde el principio hasta el final de la tubería, en m.

Nota: La fila superior es la velocidad del flujo.

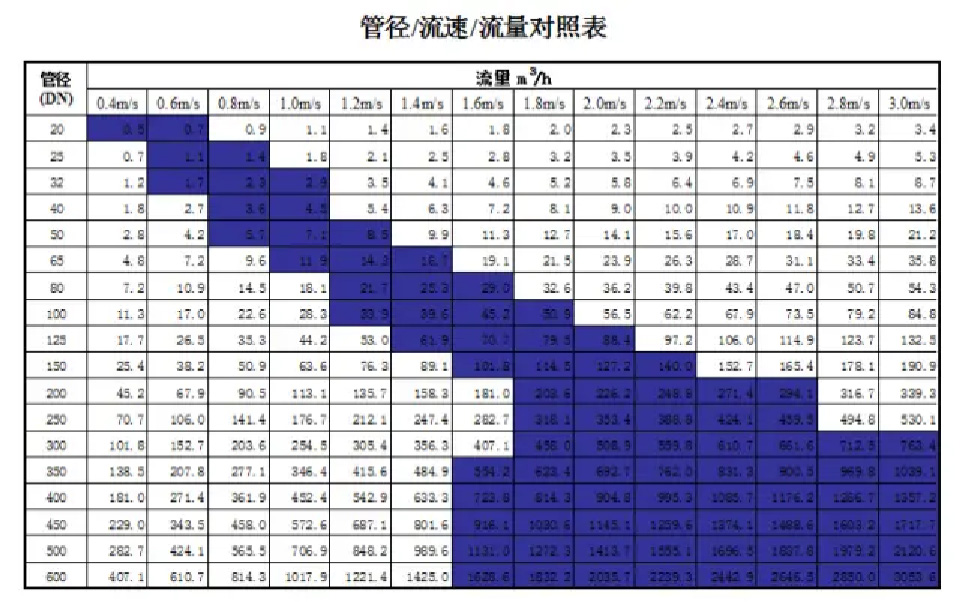

El gran dato en el medio de la tabla anterior es el tráfico.

La fila más a la izquierda es el diámetro nominal de la tubería de agua.

Pregunta: "¿Cuál debo elegir con tantos caudales?"

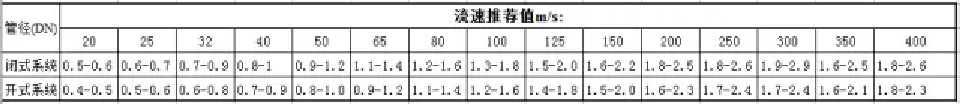

No te apresures... Mira la siguiente tabla (hay una diferencia entre sistema abierto y sistema cerrado)
