¿Qué hace que los materiales auxiliares sean críticos para los sistemas de tuberías?

En los sistemas de tuberías industriales, el Serie de materiales auxiliares No son accesorios opcionales sino componentes centrales que garantizan la integridad del sellado del sistema, la estabilidad y la confiabilidad a largo plazo. Desde juntas de brida y conectores flexibles hasta abrazaderas para tuberías, boquillas y accesorios mecánicos, estos materiales auxiliares impactan directamente la capacidad de soportar presión de la tubería, la compatibilidad de los medios y los ciclos de mantenimiento. Según datos de la práctica de ingeniería, Aproximadamente el 80% de los incidentes de fugas en tuberías se originan por una selección inadecuada de material auxiliar o una instalación incorrecta. , en lugar de defectos en el propio material de la tubería principal. Por lo tanto, configurar científicamente la Serie de materiales auxiliares es el paso principal para garantizar el funcionamiento seguro de los sistemas de tuberías industriales en procesamiento químico, tratamiento de agua, fabricación farmacéutica y aplicaciones relacionadas.

Serie de juntas de brida: la primera línea de defensa para sistemas de sellado

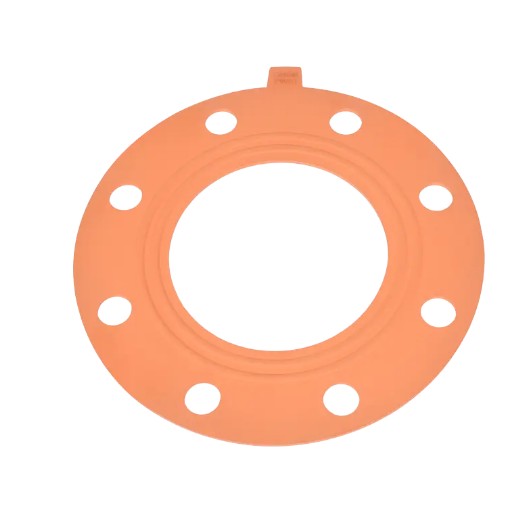

Las juntas de brida son elementos de sellado críticos en las juntas de tuberías que evitan fugas de medios. Dependiendo de la composición del material y las condiciones de funcionamiento, los tipos de juntas de brida comunes incluyen juntas compuestas de EPDM (monómero de etileno propileno dieno), FPM (caucho de fluorocarbono) y EPDM de PTFE, cada una adecuada para diferentes rangos de temperatura y entornos químicos.

Comparación de rendimiento de los principales materiales de juntas

Sistema de especificaciones y conceptos básicos de selección

El sistema de especificación de juntas de brida sigue los estándares de diámetro nominal (DN), con especificaciones comunes que incluyen DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , cubriendo múltiples aplicaciones desde baja hasta alta presión. La selección debe centrarse en las siguientes tres dimensiones:

• Compatibilidad de medios: Cuando se transportan ácidos o álcalis fuertes, se prefieren las juntas compuestas de PTFE; Para sistemas de agua estándar, se pueden utilizar juntas de EPDM para reducir costos.
• Coincidencia de temperatura y presión: Cuando la temperatura de funcionamiento excede los 150 °C o la presión excede PN16, se deben seleccionar juntas metálicas enrolladas en espiral o FPM para evitar el envejecimiento y fallas del caucho.
• Configuración de la cara de la brida: Las bridas de cara elevada (RF) se adaptan a juntas planas, mientras que las bridas macho y hembra (MFM) requieren juntas de anillo de localización para evitar una desalineación en la instalación.

Serie de conectores flexibles: componentes clave para absorber vibraciones y desplazamiento térmico

Entre los equipos de bombeo y los sistemas de tuberías, los conectores flexibles cumplen la función crítica de absorber la vibración mecánica y compensar la expansión y contracción térmica. Los conectores flexibles con bridas de PPH (homopolímero de polipropileno), con su excelente resistencia química, se han convertido en configuraciones estándar para sistemas de tuberías químicas.

Diferencias de aplicación entre conectores flexibles concéntricos y excéntricos

Los conectores flexibles con bridas concéntricas son adecuados para conexiones en línea recta de diámetros de tubería idénticos, absorbiendo eficazmente desplazamiento axial de 10-15 mm . Los conectores flexibles con bridas reductoras excéntricas, por otro lado, se utilizan para transiciones entre diferentes diámetros de tubería, con especificaciones comunes como D40×32, D50×32, D50×40, D63×32, D63×40 , manteniendo una funcionalidad de amortiguación flexible al tiempo que logra transiciones de diámetro.

Ventajas técnicas de los conectores flexibles PPH

• Resistencia a la corrosión química: El material PPH puede soportar la mayoría de los medios químicos dentro de un rango de pH de 1 a 14, y es adecuado para decapado, galvanoplastia, tratamiento de aguas residuales y otros entornos altamente corrosivos.
• Rendimiento de temperatura: Temperatura de funcionamiento continuo de hasta 100 °C, con tolerancia a corto plazo de hasta 110 °C, que cumple con los requisitos industriales generales de transporte de fluidos calientes.
• Resistencia mecánica: Resistencia a la tracción de 25 MPa y límite elástico de 22 MPa, lo que garantiza que no se rompa ni se deforme bajo prueba hidrostática a 1,5 veces la presión nominal.
• Vida útil: En condiciones de funcionamiento estándar, los conectores flexibles PPH están diseñados para una vida útil superior a 50 años, lo que reduce significativamente la frecuencia de mantenimiento del sistema.

Serie Abrazaderas para tuberías y accesorios mecánicos: soporte fundamental para la fijación de tuberías y el mantenimiento de equipos

Las abrazaderas para tuberías son elementos de fijación indispensables en la instalación de tuberías, ya que sirven para limitar el desplazamiento de las tuberías, distribuir uniformemente las fuerzas de soporte y evitar la oscilación de las tuberías causada por el impacto de fluidos. Las abrazaderas para tuberías de PPH comparten la misma resistencia química que el propio cuerpo de la tubería, lo que evita los problemas de corrosión electroquímica que se observan comúnmente con las abrazaderas metálicas.

Especificaciones de abrazaderas para tuberías y capacidad de carga

La serie de abrazaderas para tubos cubre todo el rango de diámetros, desde DN15 (D20) a DN50 (D63) , con estructuras de encaje a presión o de pernos. Tomando como ejemplo la abrazadera para tubos DN32, su capacidad de carga estándar no es menor que 500N , capaz de soportar fuerzas de impacto dinámicas generadas cuando la velocidad del flujo de fluido interno alcanza los 4,5 m/s. En escenarios de instalación paralela de tuberías multicapa, se recomienda una estrategia de disposición en capas, manteniendo el espacio entre capas en ≥150 mm para facilitar las operaciones de mantenimiento.

Valor funcional de los accesorios mecánicos

Los tiradores y los accesorios de la serie de bisagras se utilizan principalmente para mecanismos de apertura en gabinetes de equipos y cubiertas de puertos de inspección. Las bisagras de alta resistencia, fabricadas con PP reforzado con fibra de vidrio, ofrecen una capacidad de carga de una sola unidad de 80-120kg , adecuado para aplicaciones abiertas/cerradas con frecuencia, como grandes equipos de filtración y bocas de acceso de reactores. Las bisagras pequeñas son adecuadas para escenarios de carga ligera, como cajas de instrumentos y gabinetes de control, con una separación estándar entre orificios de montaje de 25 mm × 40 mm , compatible con dimensiones de corte de chapa estándar.

Serie de boquillas en espiral: elementos centrales para una transferencia y distribución de masa eficientes

Las boquillas en espiral transforman el líquido en pulverizadores de cono hueco o de cono sólido a través de una estructura única de guía de flujo en espiral, ampliamente utilizada en depuración de gases, refrigeración, sistemas de rociadores de protección contra incendios y torres de reacción química. Su característica más destacable es capacidad antiobstrucción excepcional , con diámetros de paso de flujo de hasta 3 veces el diámetro de salida de la boquilla, lo que los hace adecuados para sistemas de circulación de agua que contienen partículas suspendidas.

Sistema de parámetros técnicos para boquillas en espiral

Material de la boquilla y condiciones de funcionamiento coincidentes

Los cuerpos de las boquillas en espiral suelen estar hechos de PPH o polipropileno reforzado con fibra de vidrio, con inserciones de cerámica o acero inoxidable 316L para el núcleo de la boquilla. En sistemas de desulfuración de gases de combustión (FGD), donde el contenido de sólidos de la suspensión alcanza 15%-20% , se deben seleccionar boquillas espirales de flujo total y diámetro no reducido, asegurando un diámetro de paso mínimo ≥15 mm. En los sistemas semiconductores de agua ultrapura, se requieren boquillas de PTFE para garantizar que el contenido de iones extraíbles permanezca por debajo 0,1 ppb .

Serie Accesorios de colores: soluciones prácticas para la gestión de identificación y visualización de sistemas

Los accesorios de tubería de colores utilizan diferentes colores para distinguir los tipos de medios o flujos de proceso, lo que sirve como un medio eficaz para mejorar la eficiencia de la gestión del sistema de tuberías. En grandes instalaciones industriales, la codificación de colores estandarizada puede acortar los tiempos de respuesta de mantenimiento al 30%-40% y reducir significativamente los riesgos de mal funcionamiento.

Estándares de codificación de colores industriales recomendados

• Verde: Agua de refrigeración de procesos, sistemas de agua en circulación
• Azul: Aire comprimido, sistemas de aire para instrumentos.
• Amarillo: Tuberías de suministro de productos químicos y medios ácidos y alcalinos.
• Rojo: Agua contra incendios, sistemas de vapor de alta temperatura.
• Gris/Negro: Sistemas de drenaje y tratamiento de gases de escape.
• Blanco/Transparente: Agua ultrapura, medios aptos para uso alimentario

El material base de los accesorios de colores sigue siendo el PPH estándar, con colores incorporados en la capa superficial mediante procesos de coextrusión o moldeo por inyección, generalmente con un espesor de 0,5-1,0 mm , sin afectar la resistencia del cuerpo del accesorio ni la resistencia química. Cabe señalar que en áreas con fuerte exposición a los rayos UV al aire libre, se debe seleccionar un masterbatch de color estabilizado a los rayos UV para evitar la decoloración del color que podría comprometer la eficacia de la identificación.

Estrategia de integración y selección de sistemas

La selección de Serie de materiales auxiliares no debe realizarse de forma aislada sino diseñarse en coordinación con el sistema de tuberías principal. Las siguientes son estrategias de selección comprobadas en la práctica de la ingeniería:

Método de análisis del costo total del ciclo de vida

Al comparar soluciones de materiales auxiliares, la atención no debe limitarse únicamente a los costos iniciales de adquisición; Se debe calcular el costo total del ciclo de vida (LCC). Tomando como ejemplo las tuberías químicas DN50, aunque el costo inicial de las juntas compuestas de EPDM PTFE es de aproximadamente 40% más alto que las juntas EPDM estándar, en condiciones de funcionamiento altamente corrosivas, su ciclo de reemplazo se extiende de 6 meses a más de 3 años, lo que reduce los costos de mantenimiento integral en más de 60% .

Verificación de la matriz de compatibilidad

Establecer una matriz de compatibilidad entre medios y materiales es un paso fundamental para evitar errores de selección. Por ejemplo, cuando se transporta lejía que contiene cloro (concentración de hipoclorito de sodio >10%), las juntas de EPDM sufren un rápido envejecimiento y agrietamiento, por lo que en su lugar se requieren materiales de PTFE o FPM. En sistemas de agua caliente por encima de 80 °C, la tasa de fraguado por compresión del FPM (<15 %) es significativamente superior a la del EPDM (>25 %), lo que garantiza una confiabilidad del sellado a largo plazo.

Estandarización y optimización de inventarios

Se recomienda estandarizar las especificaciones de materiales auxiliares a cuatro diámetros de base: DN15, DN25, DN50, DN100 —cubriendo más del 80% de los escenarios de aplicación. Al reducir la variedad de especificaciones, los costos de inventario de repuestos se pueden reducir al 35%-50% , al tiempo que se acorta el tiempo de movilización de material durante reparaciones de emergencia. Para requisitos no estándar en condiciones especiales de operación, es aconsejable reservar un 10%-15% relación de personalización para garantizar la flexibilidad en el diseño del sistema.
